什么是球差?為什么會發生球差?

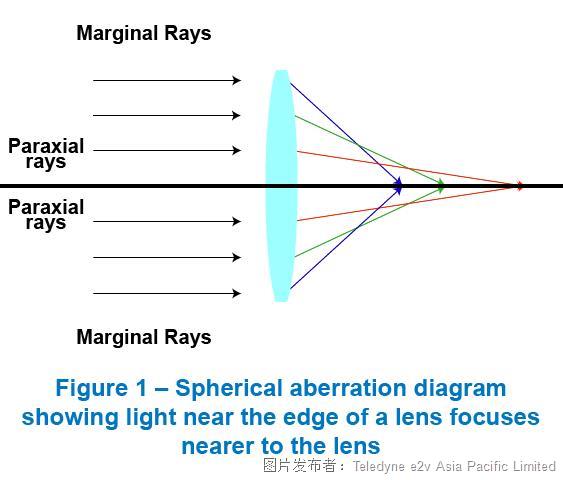

即使使用精密的鏡頭系統，也很難將整個圖像聚焦。球面鏡頭的光線會根據光線通過的表面位置而發生不同程度的彎曲。下面圖1中，光線以不同的角度折射，鏡頭上的曲線越陡，折射角越大。對于使用球面玻璃的相機鏡頭，靠近玻璃邊緣的表面始終會以更陡峭的角度折射光線。這會產生一些入射光，主要表現為靠近曲面邊緣的光，在所需焦面之前聚焦。這種現象稱為球差。

球差表示圖像邊緣模糊度。相機使用球面鏡頭會導致靠近鏡頭邊緣（遠離光軸）的光線在更靠近鏡頭的位置聚集（如圖1所示）。靠近光軸的光線稱為近軸光線，靠近鏡頭外圍的光線稱為邊緣光線。應該注意的是，幾乎所有相機光學元件都使用球面透鏡。

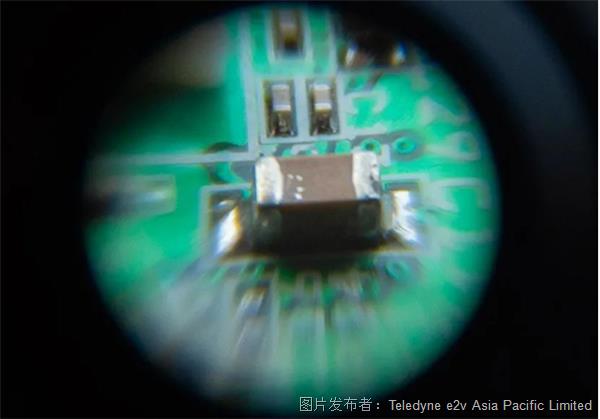

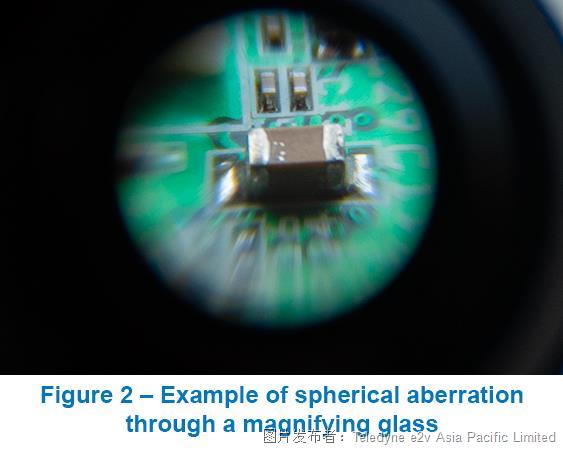

這與放大鏡通過鏡頭中心聚焦至最佳點的方法類似。圖2突出顯示了電路在中心附近的焦點，但電路板的其余部分（尤其是文本）失焦。

圖3顯示了球差的另一個示例，其中使用放大鏡對Teledyne Lumenera手冊上的文本進行成像。在這張圖像中，文本的中心（“Teledyne”）仍然聚焦。但是，文本在圖像邊緣處失焦。圖3中的桶形失真放大了失焦問題，但在實際設置中，球差可能導致圖像模糊并丟失幀邊緣附近的重要圖像數據。

為什么球差對成像應用很重要?

圖像清晰度是設計視覺系統時必須考慮球差的最重要原因。如果不進行校正，生成的圖像邊緣可能會出現輕微、甚至非常強烈的模糊感。在某些情況下，這種模糊可能會導致圖像“切斷”目標或環境的重要部分。如果沒有邊緣到邊緣的清晰度，圖像分析過程會更難。

在精準農業（在高空使用非常寬闊的視野）等應用中，確保始終存在相同的邊緣到邊緣清晰度至關重要。進行后處理協助分析時尤其如此，例如監測作物健康狀況使用的NDVI，或利用更高位深度的軟件來實際生成分析本身。

如需了解NDVI和更多關于位深對圖像分析的重要性，請閱讀Teledyne Lumenera的博文《利用數字成像測量植被健康》（鏈接：https://www.lumenera.com/blog/vegetation-indices-measuring-vegetation-health-with-digital-imaging）和《深入探索位深》（鏈接：https://www.lumenera.com/blog/bit-depth）。

在航空成像中，軟件拼接用于將圖像組合成更大的鑲嵌圖。使用多臺相機增加捕獲圖像數據的像素數量，可以實現這一目的。但是，如果發生球差，由于缺乏圖像邊緣清晰度，可能會很難實現鑲嵌圖效果。圖像拼接在一起時，需要一定程度的重疊，從而確保圖像適當對齊。如果每張圖像的邊緣都沒有充分聚焦，軟件對齊和拼接圖像的能力就會受到影響。因此，可能需要使用更多的圖像進行重疊，以彌補清晰度的不足，從而有效減少獨特信息成像使用的像素數量。

如需了解航空成像中使用多臺相機相關的更多信息，請閱讀我們的白皮書《在航空成像中使用單臺相機還是多臺相機》（白皮書下載鏈接：https://www.lumenera.com/media/wysiwyg/documents/casestudies/Using_Single_vs_Multi_Cameras_in_Aerial_Imaging-White_Paper.pdf）。

歸根結底還是要選擇合適的鏡頭

在使用單透鏡元件的早期光學系統中，解決球差的方法是增加一個小光圈。光線通過狹窄路徑后，來自鏡頭邊緣的失焦光線會被阻擋，只允許光線通過鏡頭中心附近。這樣一來會產生更清晰的圖像，但同時也會降低亮度。因此，使用校正球差的鏡頭系統有助于防止出現圖像質量不佳問題，同時保持所需光量。然而，即使采用能夠調整球差的現代鏡頭設計，在光線充足的情況下，使用較小的光圈仍然是使全畫幅對焦的常見解決方案。

如需進一步了解光圈在成像中的作用，請參閱Teledyne Lumenera的博文《通過鏡頭光圈優化提高成像系統性能》（文章鏈接：https://www.lumenera.com/blog/improving-imaging-system-performance-with-lens-aperture-optimization）。

對于工業應用而言，如果相機未在受控環境（例如顯微鏡）中進行使用，那么尋找解決方案可能會更有難度。鏡頭制造商可能具備更高質量的鏡頭設計，可以校正多種類型的像差，但大多數使用球面玻璃的鏡頭系統仍會在一定程度上發生球差。即使有適當校正，球形玻璃帶來的物理限制難以將所有入射光線聚焦到一個點上。但適當的鏡頭設計可以在很大程度上調整球差，拍攝出所有重要細節的圖像。

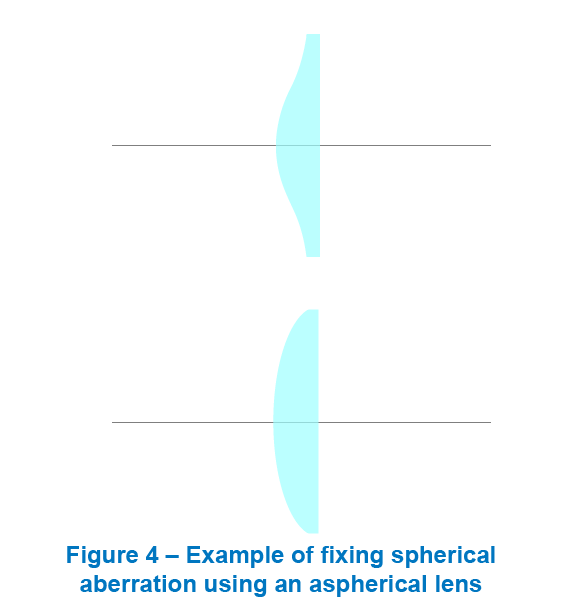

鏡頭校正球差的一種方法是調整鏡頭元件的物理形狀。磨削加工鏡頭，使鏡頭在中心附近位置突出，并對邊緣進行一定的調整后，鏡頭可以校正邊緣處的聚焦并讓所有光線適當對齊。如圖4中的非球面鏡頭所示。在此圖像中，將標準球面鏡頭與非球面鏡頭進行了比較。標準鏡頭會產生幾個焦點，但使用非球面鏡頭就可以解決這個問題，非球面鏡頭可以將所有光線聚焦到一個點。

根據預算，用戶會基于多種因素選擇鏡頭，而不僅僅是對球差的校正能力。顯微鏡可以搭配購買特殊光學元件，甚至軟件解決方案來協助進行圖像校正，例如Teledyne Lumenera的INFINITY ANALYZE 7，這款顯微相機軟件內置球差校正。然而，鏡頭的物理限制問題并不能完全解決，由于鏡頭選擇多樣，永遠不會有一只鏡頭總能拍攝出“完美”的圖像。專業人士通常需要購買各種類型的鏡頭，因為需要不斷適應新的成像目標和成像環境。在現實應用中，球差是必然會出現的問題，但借助現代技術，拍攝出的圖像幾乎可以忽略任何肉眼可見的缺陷。

數百年來，相機技術不斷發展，光學元件質量不斷提高。逐步提高圖像質量一直是相機行業的一貫趨勢。撰寫這篇博文時，《應用光學》雜志（Doc. ID 351567）針對無球差鏡頭設計發表了相對較新的研究結果。這表明光學系統一直在不斷發展壯大。鏡頭制造商將繼續設計和生產更多細節更精細的產品選項，并在前幾代產品的基礎上進行改進。

因此，具體了解需要購買哪些鏡頭可能會更加困難。有關Teledyne Lumenera相機和尋找適合特定應用的兼容鏡頭的任何問題，請聯系Teledyne Lumenera的成像專家，他們隨時準備為您服務。請聯系lumenera.info@teledyne.com。
